Silika Sol'un çip parlatılmasında uygulanması

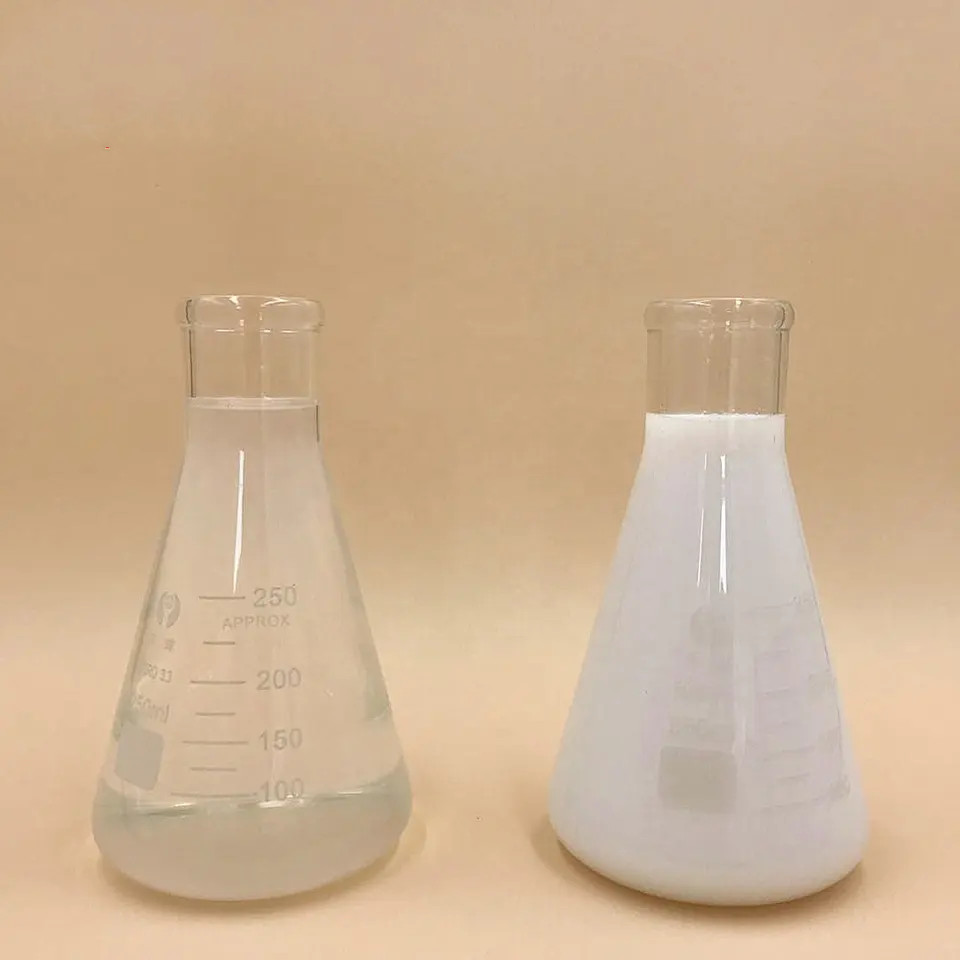

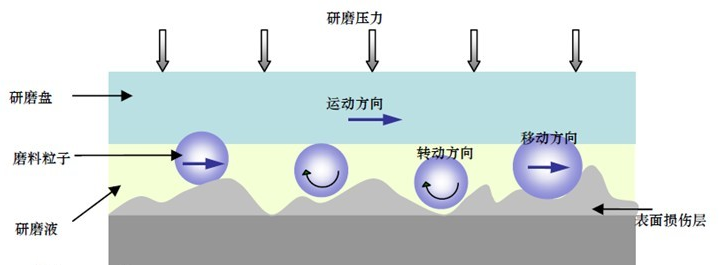

1960'ların ortalarında, mekanik parlatma çoğunlukla yarı iletken substrat parlatma için kullanıldı, bu da son derece şiddetli ayna yüzey hasarına neden oldu. 1970'lerde, silika Sol ile temsil edilen kimyasal mekanik parlatma (CMP) teknolojisi, geleneksel mekanik parlatmanın yerini yavaş yavaş değiştirdi. 1990'lardan bu yana, elektronik endüstrisinin geliştirilmesiyle, silika gofret parlatma silis kolloidal sıvısı için bir hammadde olarak silika sol talebi artmıştır. Sözde parlatma maddesi silika sol, su, dispersiyon stabilizatör, ıslatma regülatörü, pH regülatörü ve yüzey işlem maddesinden oluşur. Silika Sol, Silikon gofretlerin ve IC işlemenin kaba ve ince parlatılmasında kullanılabilen CMP teknolojisinde kullanılan yüksek performanslı bir parlatma malzemesidir. Özellikle büyük ölçekli entegre devre çok katmanlı filmlerin düzlemselleştirilmesi için uygundur. Silika SOL ayrıca yarı iletken cihazlar, düz ekranlar, polikristalin modüller, mikro motor sistemleri, fotok iletken kamera tüpleri ve gaferlerin CMP temizlenmesi gibi diğer işleme işlemleri için de kullanılabilir.

Silika Sol'un BGBM parlatma çözümü için anahtar bir hammadde olarak kullanılabilmesinin nedeni, silika Sol'un nano silika parçacıklarının bir dağılımı olmasıdır. Kolloidal SiO2 Nanoparçacıkların küreselliği iyidir ve silika sol parçacıklarının sertliği uygundur, bu da parlatma işlemi sırasında cihazdaki çizikleri büyük ölçüde azaltabilir. Mevcut üretim teknolojisine göre, silika Sol'daki nano silika parçacıklarının çapı 10-150nm aralığında kontrol edilebilir. Farklı boyutlarda SOL SOL, çip üretiminde düz işleme teknolojisi için birçok seçenek sunarak farklı kaldırma oranları üretecektir. Böylece, Silika Sol, mevcut çip üretiminde CMP parlatma sıvıları için tercih edilen hammadde haline gelir.
