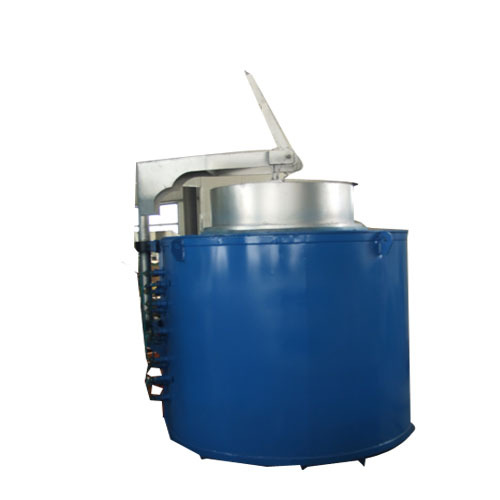

Çukur tipi ısıl işlem fırını

Temel Özellikler

İş parçası boyutlarınız veya proses sıcaklığınız yukarıdaki tablonun dışında kalıyorsa bize bir çizim gönderin. Size uygun bir fırın tasarlayacağız; sizden prosesinizden taviz vermenizi istemeyeceğiz.

Neden Bizi Seçmelisiniz?

• Özel Mühendislik — Fırını en uzun şaftınıza veya en ağır bobininize göre boyutlandırıyoruz. Çap, derinlik, yük kapasitesi, ısıtma bölgeleri ve atmosfer sisteminin tamamı yapılandırılabilir. Ayrıca ekipman distribütörleri için özel etiketli yapılarla da ilgileniyoruz.
• İstikrarlı Üretim Kapasitesi — 2 özel ağır ekipman montaj bölmesi, 25'ten fazla kaynakçı ve montajcı, 60'tan fazla büyük fırının yıllık üretimi. Tutamayacağımız teslimat süreleri konusunda fazla söz vermeyiz.
• Şirket İçi Kalite Kontrolü — Her fırın, teslimattan önce 24 saatlik yüksüz ısı testine tabi tutulur. Sıcaklık artış eğrisini, bölge bütünlüğü verilerini ve izolasyon direncini kaydediyoruz. Test raporu ve fotoğraflar, kasalamadan önce onay için size gönderilir.
• Zamanında Teslimat — Son 3 yılda %90+ zamanında teslimat. Ağır kargo okyanus geçişini de hesaba katarak, gerekli varış aralığınıza göre program oluşturuyoruz.
• İhracat Deneyimi — Türkiye, Hindistan, Meksika, Tayland ve Güney Afrika'ya gönderildi. Üstü açık veya düz raflı konteynerler için ihracat ambalajlarını yönetiyor, CO / Form A hazırlıyor ve gerektiğinde üçüncü taraf denetimlerini (SGS, TÜV) koordine ediyoruz.
• Satış Öncesi ve Satış Sonrası Destek — Satın almadan önce: Proses parametrelerinizi inceliyoruz ve doğru nominal sıcaklığı, yalıtım derecesini ve kontrol sistemini öneriyoruz. Sevkiyattan sonra: Kablo bağlantı şemaları, kullanım kılavuzları, yedek parça listeleri ve görüntülü görüşme devreye alma desteği sağlıyoruz. Garanti kapsamında bir ısıtma elemanı arızalanırsa, yedek parçaları net kurulum talimatlarıyla birlikte gönderiyoruz; uzun süre ileri geri gitmenize gerek yok.

Müşteri Örneği

Müşteri: Pune, Hindistan'da bir tahrik mili üreticisi

Sektör: Otomotiv bileşenleri — pervane milleri, saplama aksları, kamalı miller

Atölye büyüklüğü:​ 60 çalışan, 2 ısıl işlem hattı

Zorluk: 1,4 m uzunluğa kadar şaftlar için yatay kutu fırın kullanıyorlardı. 850°C'den itibaren söndürme sırasında şaftlar uzunlukları boyunca 3-5 mm eğilirdi. Doğrultma işlemine parça başına 25 dakika eklendi ve parçaların yaklaşık %8'i tamamen reddedildi. Yer çekiminin neden olduğu bükülmeyi ortadan kaldırmak için şaftları dikey olarak ısıtabilecek bir fırına ihtiyaçları vardı, ancak bütçeleri 35.000 doların altındaydı.

Çözümümüz:​ 600 mm çap × 1.600 mm derinliğe sahip, 950°C dereceli, 3 bölgeli PID kontrollü ve 500 kg yük kapasiteli çukur tipi bir fırın tasarladık. Tam seramik fiber astar, tam sıcaklıkta kabuk sıcaklığını 45°C'nin altında tuttu. Siparişi onaylamadan önce onlara termokupl tekdüzelik testiyle 850°C'de çalışan fırının bir videosunu gönderdik. Toplam FOB fiyatı: 28.400$.

Sonuç:​ 14 aylık çalışmadan sonra (haftada yaklaşık 4 parti, parti başına 200–300kg):

• Şaft düzlüğü sapması 3–5 mm'den 1,2 mm'nin altına düştü
• Düzleştirme çalışma süresi 25 dk/pc'den 6 dk/pc'ye düşürüldü
• Reddedilme oranı ~%8'den %2'nin altına düştü
• Tahmini yıllık hurda ve yeniden işleme tasarrufu: ~18.000 USD
• Verimi iki katına çıkarmak için 10 ay sonra ikinci bir aynı ünite sipariş ettiler

"Ocak fırını, boşa harcamayı bıraktığımız düzeltme süresinden itibaren yaklaşık 18 ayda kendini amorti etti. Ve reddedilme oranımız şimdiye kadarki en düşük seviyede." — Fabrika Müdürü

SSS

S1: Bu fırın hem tavlama hem de su verme işlemlerini gerçekleştirebilir mi, yoksa ayrı ünitelere mi ihtiyacım var?

Nominal sıcaklık en yüksek gereksinimlerinizi karşılıyorsa, bir fırın birden fazla işlemi gerçekleştirebilir. Örneğin, 950°C dereceli bir ocak fırını tavlama (650°C), normalleştirme (850–900°C) ve söndürme (850°C) için çalışır. Daha düşük sıcaklıklarda (180–250°C) temperleme de iyidir. Karbonlama veya nitrürlemeye de ihtiyacınız varsa, kapalı bir kapak ve atmosfer girişi ekliyoruz; bize işlemi söylemeniz yeterli.

S2: Alıcının ne tür bir temel veya çukur hazırlığı yapması gerekiyor?

Fırın gövdesi zemin seviyesinde bulunur ancak ısıtma odası aşağıya doğru uzanır. Havalandırma ve bakım erişimi için zemin seviyesinin altında, fırın odasıyla aynı derinliğe ve ayrıca yaklaşık 300 mm'ye sahip bir çukura ihtiyacınız olacaktır. Kesin boyutları, inşaat demiri özelliklerini ve yük taşıma gerekliliklerini içeren bir temel çizimi sağlıyoruz. Çoğu müşteri fırın gelmeden önce çukuru hazırlar.

S3: Söndürme tankını veya soğutma sistemini de sağlıyor musunuz?

Evet. Müşterilerimizin çoğu, buna uygun bir dikey söndürme tankı (karıştırıcı ve kaldırma tertibatıyla birlikte) veya basınçlı havalı harici soğutma sistemi sipariş ediyor. Ayrıca yükün fırından söndürme aşamasına 30 saniyeden kısa sürede geçmesi için bir aktarma taşıyıcısı da entegre edebiliriz. Bizden kombine bir ısıl işlem hattı yerleşimi isteyin; biz tüm iş akışını tasarlayalım.

Teklif Al

Şaft tavlaması, dişli karbürlemesi veya tel bobin temperlemesi için çukur tipi bir ısıl işlem fırını değerlendiriyorsanız, prosesiniz için doğru makineyi belirlemeye hazırız. En uzun iş parçası boyutlarınızı, gerekli sıcaklık aralığınızı, tipik parti ağırlığınızı ve hedef ülkenizi bize gönderin. Açık bir öneriyle, teknik bir veri sayfasıyla ve (eğer yardımı olacaksa) benzer bir fırının çalışır haldeki videosunu sunarak yanıt vereceğiz.
