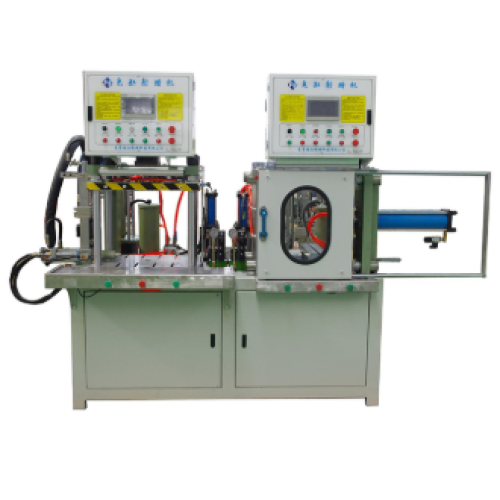

Ayakta & Yatar Silindirsiz Ağda Enjeksiyon Makinesi

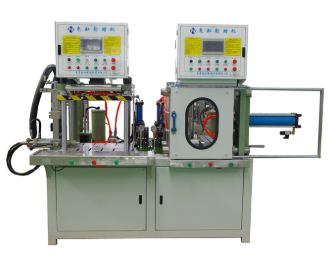

Hassas dökümde en yaygın darboğazlardan biri, mum enjeksiyon düzeneğinin farklı kalıp yönelimleriyle eşleştirilmesidir. Bazı modellerin (uzun valf gövdeleri, boru bağlantı parçaları, turboşarj muhafazaları) dikey olarak enjekte edilmesi gerekirken diğerlerinin düz yerleştirilmesi daha iyidir: kanatlar, pervaneler, ince duvarlı yapısal parçalar. Her ikisini de tek istasyonlu bir makinede çalıştırmak, sürekli kalıp tabanı değişiklikleri, zaman kaybı ve tutarsız operatörler anlamına gelir. Dökümhaneler ve hassas döküm atölyeleri için Standlı ve Yatık Silindirsiz Mum Enjeksiyon Makinesini üreten Çinli bir kaynak fabrikasıyız. Dikey (stand) istasyonu ve yatay (yatar) istasyonu tek bir çerçeve üzerinde birleştirir; her iki tarafta da balmumu silindiri yoktur; her ikisi de doğrudan ısıtılmış rezervuarlardan beslenir. Bir döküm tesisi için bu, bir operatörün tüm kalıp düzenini değiştirmeden ve balmumu silindirlerini yeniden doldurmaya veya yeniden ısıtmaya gerek kalmadan iki farklı model ailesini çalıştırabileceği anlamına gelir.

2. Temel Özellikler

Parametre

Stand (Dikey) İstasyonu

Yatma (Yatay) İstasyonu

Notlar

Sıkıştırma kuvveti

8 T (≈78 kN)

8 T (≈78 kN)

Hidrolik, dört sütunlu kılavuz; talep üzerine diğer tonajlar

Yapı

Sütun tipi, tek istasyon

Sütun tipi, tek istasyon

Paylaşılan hidrolik güç ünitesi ve kontrol kabini

Maks. kalıp boyutu (G×Y×D)

500×460×380 mm

550×460×400 mm

Özel merdane boyutları mevcuttur

Maks. kalıp açma vuruşu

380–400 mm

380–420 mm

Ayarlanabilir

Min. kalıp yüksekliği

50–100 mm

50–100 mm

—

Enjeksiyon silindiri (doldurma silindiri)

1,8–3,0 L

1,8–3,0 L

Balmumu ısıtılmış rezervuardan çeker, bağımsız silindir yoktur

Enjeksiyon basıncı

0–10 MPa

0–10 MPa

Hidrolik, iki kademeli, ayarlanabilir

Enjeksiyon süresi

0–99,9 sn

0–99,9 sn

İstasyon başına programlanabilen PLC

Balmumu rezervuar kapasitesi

60–80 L (paylaşılan / istasyon başına)

Aynı

Ceketli, 304 paslanmaz çelik

Sıcaklık kontrol bölgeleri

İstasyon başına 3 bölge

İstasyon başına 3 bölge

Rezervuar, doldurma tüpü, nozul

Sıcaklık kontrol doğruluğu

±0,5°C

±0,5°C

PID, dijital ekran

Çalışma balmumu sıcaklığı.

55–90 °C

55–90 °C

Balmumu formülasyonuna bağlıdır

Plaka ısıtma

İsteğe bağlı

İsteğe bağlı

Büyük / ince duvar desenleri için önerilir

Meme ayarı

X / Y / Z motorlu

X / Y / Z motorlu

Yukarı/aşağı, ileri/geri, sol/sağ

Kontrol sistemi

PLC + dokunmatik ekran

PLC + dokunmatik ekran

Delta / Omron / Siemens isteğe bağlı; bağımsız programlar

Güç kaynağı

220/380 V, 3 fazlı, 50/60 Hz

Aynı

Talep üzerine diğer voltajlar

Isıtıcı gücü

İstasyon başına 4–6 kW

İstasyon başına 4–6 kW

—

Makine boyutları (U×G×Y)

≈2600×1600×2100 mm

—

Nihai düzene tabidir

Makine ağırlığı

≈2800–3600 kg

—

Yapılandırmaya göre

Emniyet

Çift elle çalıştırma, kilitleme, acil durdurma

Aynı

CE uyumlu versiyonu mevcut

Bu makine genellikle hassas döküm ekipmanı hattının bir parçası olarak kurulur, bir mum eritme tankına bağlanır ve ardından bulamaç ve mum giderme istasyonları gelir.
