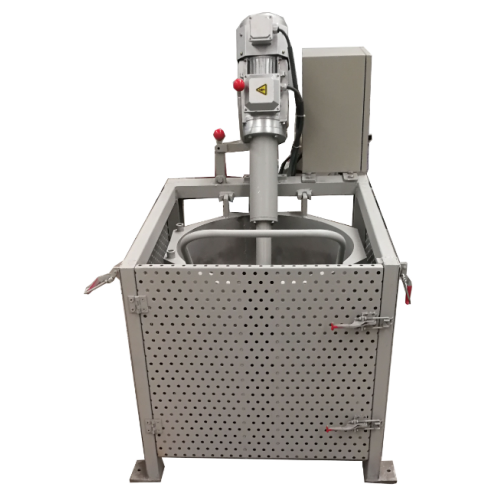

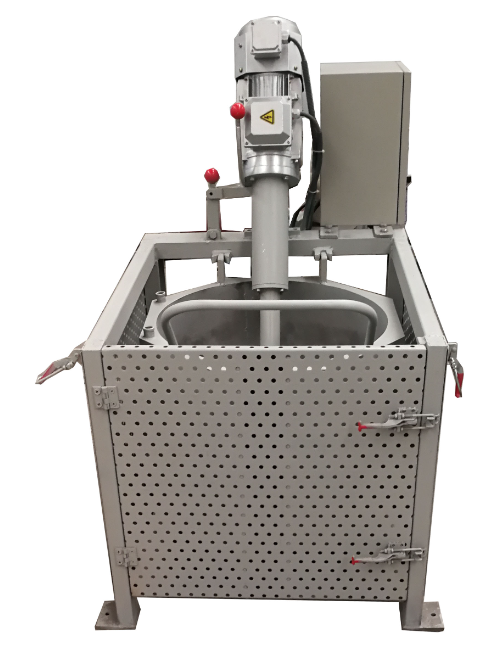

Derz dolgu sahalarında çalışıyorsanız, tüm operasyondaki zayıf halkanın genellikle karıştırma olduğunu zaten biliyorsunuzdur. Bir varilin içine atılan çimento torbaları, kürekle karıştıran bir işçi, parçalanmayan topaklar ve pompa daha hortumun içinden çekemeden çökelmeye başlayan bulamaç. Her vardiyada zaman kaybına neden olur, hatlarınızı tıkar ve karışım oranını belirsiz bırakır; bu da bir tünel veya baraj projesinde isteyeceğiniz son şeydir. Güneydoğu Asya, Orta Doğu, Afrika ve Güney Amerika'daki müteahhitler için karıştırma ve derz dolgu ekipmanları oluşturma konusunda 12 yılı aşkın deneyime sahip, Çin merkezli bir inşaat ekipmanı üreticisiyiz. Hızlı bulamaç karıştırıcı makinemiz, parti başına 60 saniyeden kısa bir sürede homojen, topaksız çimento veya bentonit bulamacı üreten yüksek kesmeli bir pervane sistemi etrafında inşa edilmiştir ve ayrı bir karıştırıcı tankı, pompa alana kadar akmasını sağlar. Birlikte çalıştığımız ekipler için bu, daha az tıkanma, tutarlı bir su-çimento oranı ve artık tüm vardiyayı karşılamayan bir karıştırma istasyonu anlamına geliyor.
Temel Özellikler
Parametre
Şartname
Modeli
QSM-700 / QSM-1000 / QSM-1200
Mikser Tipi
Yüksek kesmeli kolloidal pervane (tek şaftlı / çift şaftlı isteğe bağlı)
Toplu Kapasite
180L (karıştırma tankı) / 700L toplam sistem
Karıştırıcı (Depolama) Kapasitesi
500L — sürekli karıştırılan ayrı tank
Üretim Oranı
6 m³/saat'e kadar (≈ 1.000 L/dak etkin verim)
Parti Başına Karıştırma Süresi
30–60 saniye (çimento bulamacı, W/C 0,5)
Su-Çimento Oranı Aralığı
0,4 : 1 ila 1,0 : 1 (dozaj vanası ile ayarlanabilir)
Karıştırma Motoru
7,5 kW (4 kutuplu, 1.440 rpm)
Karıştırıcı Motoru
2,2 kW, dişli
Pervane Hızı
1.440 rpm (yüksek kesme) / 2.880 rpm isteğe bağlı
Maks. Agrega / Katılar
Çimento, bentonit, uçucu kül, ince kum ≤ 2mm
Maks. Pompaya Çıkış Basıncı
0,3–0,5 MPa (yerçekimi / düşük basınçlı besleme)
Giriş / Çıkış
Harç pompasına 2" BSP giriş, 2" flanşlı çıkış
Gerilim / Frekans
380V / 50Hz (220V, 415V, 440V, 60Hz yapılandırılabilir)
Çerçeve ve Tank
Q235 çelik, kaynaklı, korozyon önleyici epoksi kaplama
Deşarj
Alt küresel vana, DN50
Boyutlar (U×G×Y)
Yaklaşık. 2.100 × 950 × 1.650 mm
Ağırlık
480 kg (net) / 560 kg (brüt)
Sertifikalar
CE işaretli, ISO 9001
Garanti
Motor ve şanzımanda 12 ay
Neden Bizi Seçmelisiniz?
Tesisinizin Çevresinde Oluşturulan Koşullar — Gerilimi, frekansı, fazı ve kontrol kutusu düzenini yerel kaynağınıza göre yapılandırıyoruz. İster Körfez için 440V/60Hz ister küçük bir tesis için 220V tek fazlı olsun, onu biz inşa ediyoruz. Bize panelde ne olduğunu söylemeniz yeterli.
Ayda 35–40 Birim, Tahmin Yok — QSM serisi, stoklanmış parça tamponuna sahip sabit bir üretim hattında çalışır. Standart 700L birimler 15 iş günü içinde gönderilir; 25 gün içinde özel voltaj veya kapasite. Randevunuz gerçekçi değilse bunu önceden söylüyoruz.
Ayrılmadan Önce Akış Testi Yapılmıştır — Her ünite tam bir su ve çimento testi gerçekleştirir: pervane dengesi, karıştırma süresi kontrolü, karıştırıcı sürekliliği ve yük altında 30 dakikalık sürekli çalışma. Konteyner kapatılmadan önce test videosunu, inceleme raporunu ve paketleme listesini alırsınız.
İhracat Evraklarını Biliyoruz — CE Uygunluk Beyanı, ticari fatura, paketleme listesi, menşe belgesi ve varış limanınız için hazırlanan konşimento. Jakarta, Dubai, Durban, Santos ve Manila'ya gümrük sorunu olmadan gönderim yaptık.
Aylarca Değil Yıllarca Stoklanan Yedek Parçalar — Pervaneler, salmastralar, rulmanlar, valfler ve kaplin kitleri, satın alma sonrasında 3 yıl boyunca stokta tutulur ve DHL/FedEx aracılığıyla 48 saat içinde gönderilir. Numaralandırılmış bir parça listesi ve şeması her makineyle birlikte gönderilir.
Sıkıştığınızda Bağlantı Kuran Destek — Fotoğraflar ve kısa WhatsApp videoları aynı iş günü yanıt alır. İşletmeye alma sırasında, operatörünüzün ilk parti çalıştırılmadan önce kendinden emin olması için video görüşmesiyle katılıyoruz.
Müşteri Örneği
Kim: Cebu, Filipinler'de bir inşaat mühendisliği yüklenicisi — 45 çalışan, bölgesel bir altyapı programı için 3,2 km'lik bir yol açma tüneli projesinde çalışıyor ve kaya cıvatası ve çatlak yalıtımı için çimentolu enjeksiyon kullanıyor.
Sorun: Mürettebat, çimento bulamacını iki adet 200 L'lik varilde elle karıştırıyordu ve yaklaşık her 8-10 dakikada bir parti üretiyordu. Karışım tutarsızdı; topaklar düzenli olarak harç pompası girişini tıkıyordu ve su-çimento oranı gözle ölçüldüğü için vardiya boyunca kayıyordu. Tipik bir günde, karıştırma gecikmeleri ve hat tıkanıklıkları nedeniyle 90-120 dakika kaybettiler ve mühendis, çamur kalitesi nedeniyle işin iki bölümünü reddetti. Tesis yöneticisi, karıştırma kurulumunun kendilerine haftada yaklaşık 18 üretim saati kaybına mal olduğunu tahmin etti.
Çözümümüz: 415V/60Hz için yapılandırılmış, yerel fişli ve İngilizce etiketli kontrol paneline sahip, 180L yüksek kesmeli karıştırma tankı ve 500L karıştırıcı tankı olan bir adet QSM-700 hızlı bulamaç karıştırıcı makinesi tedarik ettik. Teslimat 17 iş günü sürdü. Teknisyenimiz, saha mühendisiyle yapılan Zoom görüşmesi üzerinden kurulumu ve ilk parti kalibrasyonu destekledi; tüm kurulum yarım gün içinde tamamlandı.
Sonuçlar (üç aylık sürekli site kullanımından sonra):
Toplu karıştırma süresi ~9 dakikadan 55 saniyenin altına düşürüldü; karıştırma oranında kabaca 10 kat artış
Aynı ekip büyüklüğüyle günlük enjeksiyon üretimi ~22 m³'ten 38 m³'e yükseldi
Pompa tıkanmaları vardiya başına 4-6'dan sıfıra düştü
Reddedilen iş bölümleri sıfıra düştü; çamur oranı artık tüm partilerde ±0,03 aralığında tutuluyor
Haftada tahmini 16-20 saat verimli derzlemeye geri döndü
Tasarruf edilen iş gücü ve geri kazanılan vardiya süresine bağlı olarak ekipmanın yaklaşık 4 ayda geri ödemesi
Yüklenici daha sonra ikinci bir tünel yüzü için ikinci bir ünite sipariş etti
SSS
S: Bu bentoniti sıradan çimento kadar iyi işleyebilir mi?
C: Evet. Her ikisi için de tasarlandı. Çimento ve bentonitin farklı işlemlere ihtiyacı vardır; çimento basit, yüksek kesmeli bir karışımdır, bentonit ise daha uzun bir ön hidrasyon süresinden yararlanır. Genellikle bentonit bulamacının önce karıştırıcı tankında karıştırılmasını, ardından kullanımdan önce yüksek kesme gücüne sahip pervaneden aktarılmasını öneririz. Eğer işiniz ağırlıklı olarak bentonit ise, bize söyleyin, biz de doğru tank boyutunu ve pervane kurulumunu önerelim.
S: Sitemizin gücüyle çalışacak mı ve hangi jeneratör boyutuna ihtiyacımız var?
C: QSM-700, karıştırma motorundan 7,5 kW artı karıştırıcıdan 2,2 kW çeker, böylece 15 kW'lık bir jeneratör size çalıştırma için rahat bir alan sağlar. Motorları 220V, 380V, 415V veya 440V ve 50Hz veya 60Hz için yapılandırabiliriz; yalnızca yerel tedarikinizi onaylayın, biz de ona göre üretelim. Daha küçük modellerde tek faz mümkündür, ancak 500L boyutunun üzerindeki her şey için genellikle üç fazı öneriyoruz.
S: Teslimattan sonra bir şey yıpranırsa veya kırılırsa ne olur?
C: Aşınan parçalar; pervane, salmastra ve alt boşaltma valfidir; bunların değiştirilmesi kolaydır ve tümü burada stokta tutulur. Her makine, etiketli bir parça şeması ve numaralandırılmış bir listeyle birlikte gönderilir. Aşınmış parçanın fotoğrafını bize WhatsApp'tan gönderin; birkaç saat içinde parçayı tespit edip aynı gün değiştirme teklifinde bulunalım. Rutin parçaların çoğu ekspres kuryeyle 3-5 gün içinde size ulaşır. Konuyla ilgili daha fazla bilgi için ekibinize video görüşmesiyle yol göstereceğiz.
Karıştırma İstasyonunuz Hakkında Konuşalım
Siteniz için özel bir mikserin buna değip değmeyeceğini tartıyorsanız, mantıklı ilk adım, şu anda karıştırma süresinden gerçekte ne kadar kaybettiğinizi hesaplamaktır. Bize tipik bulamaç karışımınızı, günlük hacminizi ve sahadaki güç kaynağınızı söyleyin; biz de 24 saat içinde bir öneriyle, fiyat aralığıyla ve QSM'nin operasyonunuza uyup uymadığına dair dürüst bir görüşle geri döneceğiz. Baskı yok, abartılı iddialar yok; sadece pratik bir cevap.
